상세 정보 |
|||
| 상표: | 셴그첸 | 재료: | 나일론,PA66 |
|---|---|---|---|
| 연결기 이름: | IP67 M25 방수 실외 커넥터 | 핀: | 8(2+1+5) 코어 |
| 현재 등급: | 30A | 전압 정격: | 600V |
| 샘플: | 무료 | 배달 시간: | 5일 |
제품 설명

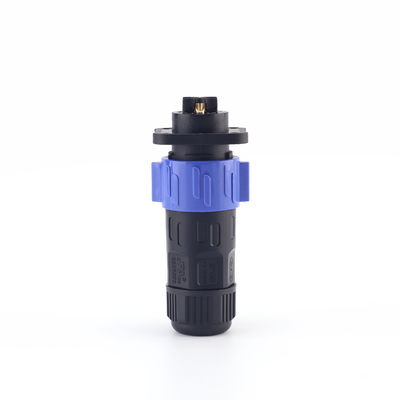

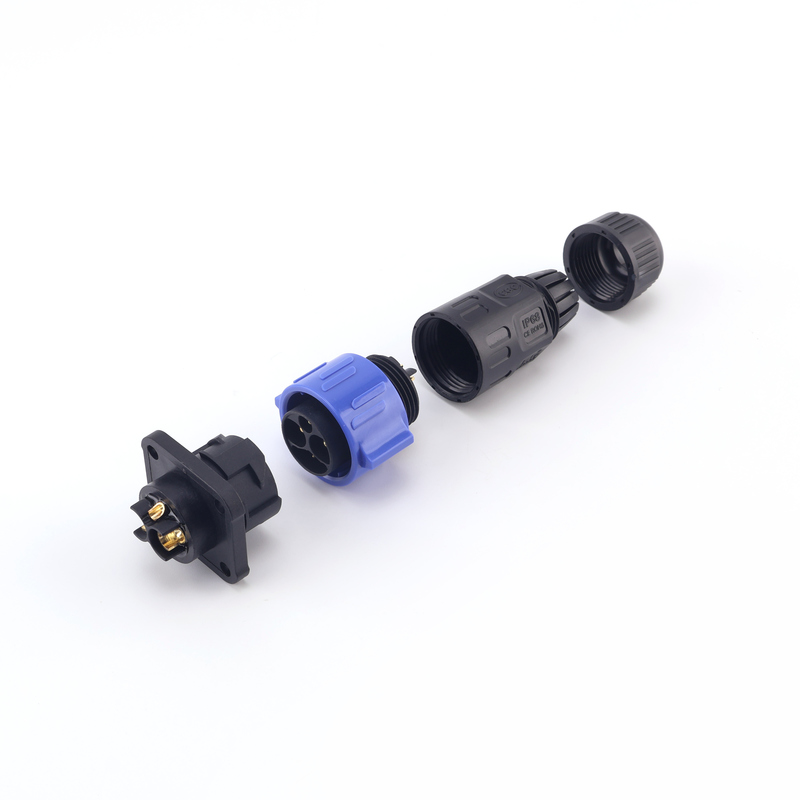

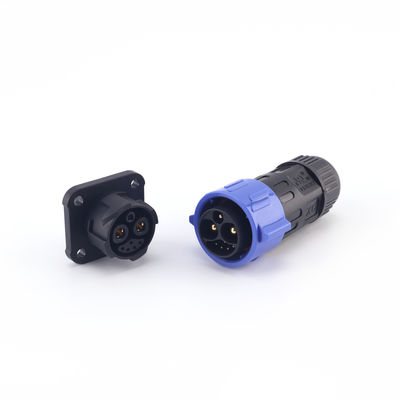

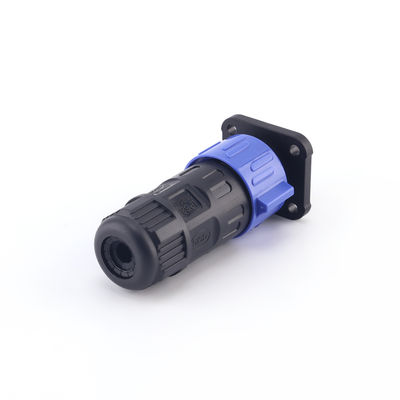

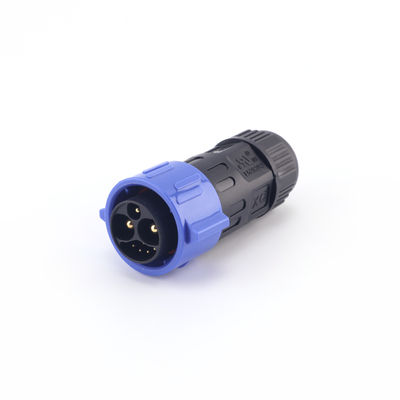

새로운 M25 2+1+5 코어, 나일론 재료, 고전압, 새로운 에너지, 방수, IP67, 자율 잠금 커넥터
M25 사이즈, 2+1+5 핀 구성 (2개의 주 전력선, 1개의 신호/지상 또는 중성, 5개의 제어/지원 신호 포트), 엔지니어링 나일론 (PA) 재료로 만들어집니다.자동 잠금 구조와 분리 방지 설계, 그것은 새로운 에너지 전력 시스템 (광전자 인버터, 에너지 저장 장치, 전기 충전 전지,소형 모터 컨트롤 박스전체 단말기는 IP67 보호 등급을 충족시키고, 기상 및 부식 저항성, 설치가 쉽고, 낮은 유지보수 비용을 가지고 있습니다.
제품 하이라이트 (판매점)
높은 보호 등급: IP67 (단기 침수), 야외 및 습한 환경에 적합합니다.
자기 잠금 구조: 추가 도구 없이 안정적으로 잠금하여 풀거나 잘못된 삽입을 방지합니다.
고전압 저항 설계: 새로운 에너지 시스템에서 일반적인 전압 수준과 호환됩니다 (전기 성능 표 참조).
탁월 한 단열 및 열 저항성: 불 retardant 나일론 재료, 넓은 온도 범위, 및 노화 방지 특성.
모듈식 핀 레이아웃: 2+1+5 핀 레이아웃, 통합 전력 + 신호/ 제어 케이블을 지원합니다.
설치 친화적: 패널 장착 및 케이블 연결, 높은 삽입 / 제거 주기 및 긴 수명 모두에 적합합니다.
매개 변수
| 케이블 OD | Ø6.0-14.0MM |
| 하드웨어 소재 | 구리 금화 |
| 접촉 저항 | ≤ 10mΩ |
| 연결 모드 | 눌러 잠금 |
| 운영 등급 | -40-+105 |
| 불 retardant 등급 | UL94 V-0 |
성능 시험 보고서 (공장 시험)
| 매개 변수 | 일반적인 전형적 값 또는 범위 | 참고문서 |
| 전압 등급 | 250V / 400V / 450V | 일부 모델은 높은 전압 수준을 지원합니다 (태양 또는 전력 시스템과 같은) |
| 현재 등급 | 주전력 핀 테스트 (2개의 핀) | 30A ~ 35A |
| 접촉 저항 | ≤5mΩ | 일부 외부 연결 장치 설계는 열 및 전압 하락을 줄이기 위해 ≤ 5 mΩ가 필요합니다. |
| 신호 핀 테스트 | 저전력 핀 테스트 (5개의 핀) | 3A ~ 5A |
| 다이 일렉트릭 저항 전압 | 몇 천 볼트 (예를 들어 1.5 kV / 60 s 등) | 급류 또는 일시적 과전압에 반응하는 |
| 단열 저항 | ≥10 MΩ / 500 VDC | 누출 및 단열 고장 방지 |
| 작동 온도 | 40°C ~ +105°C (또는 더 높다) | 온도 변동이 있는 야외 환경 |
| 침입 보호 | IP68 | 지정된 조건 하에 오랫동안 물에 잠겨서 먼지가 들어오지 않도록 할 수 있음을 나타냅니다. |
| 매체 내구성/ 습도/ 소금 스프레이 테스트 | 종종 소금 스프레이 테스트 / 높은 습도 노화 테스트를 통과 | 야외에서의 장기적인 신뢰성 |
판매 후 서비스
- 보증 기간: 배송일로부터 12개월의 보증 기간 (인간의 실수로 인한 손상을 제외)
- 결함 결정: 사용 중에 품질 문제가 발견되면 사용자는 결함 제품과 팩 번호의 사진 / 비디오를 제공해야합니다. 우리는 48 시간 (사업일) 이내에 응답 할 것입니다.
- 결함 있는 제품 취급: 우리의 품질 문제 확인 후, 고객은 제품을 수리, 교체, 또는 비례적 환불을 받을 수 있습니다.
- 고객이 문제와 증거를 제출합니다 (사진/비디오/테스트 보고서)
- 우리 기술팀은 원인을 파악하고 해결책을 제시합니다.
- 반환 또는 교환이 필요한 경우 양측이 합의한 물류 방법에 따라 처리됩니다.
- 기술 지원: 무료 기술 컨설팅 (제품 선택, 배선 도표, 설치 제안) 을 제공합니다. 필요한 경우 현장 지원이 제공됩니다 (계약 조건에 따라).
- 예비 부품 및 장기 공급: 장기 프로젝트의 경우 장기 공급 및 가격 안정성을 보장하기 위해 예비 부품 및 우선 공급 계약을 체결 할 수 있습니다.
