상세 정보 |
|||
| 색상: | 검은색 | 커넥터 응용: | 야외 주도하는, 가로등 |
|---|---|---|---|
| 보호 수준: | IP67 | 현재 등급: | 15a |
| 커넥터 성별: | 남성과 여성 | 연락처 수: | 2-5 |
| 정격 전압: | 250V | 자격증: | UL, CE, CCC, TUV |
| 전압 등급: | 250V | 절연 저항: | ≥1000mΩ |
| 견본: | 무료 | ||
제품 설명

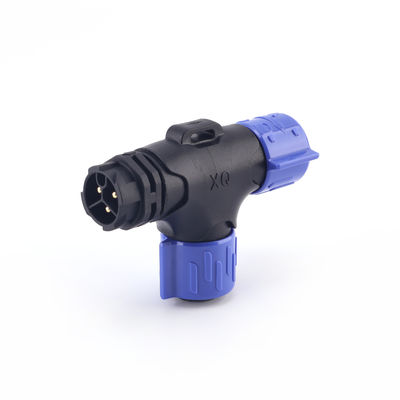

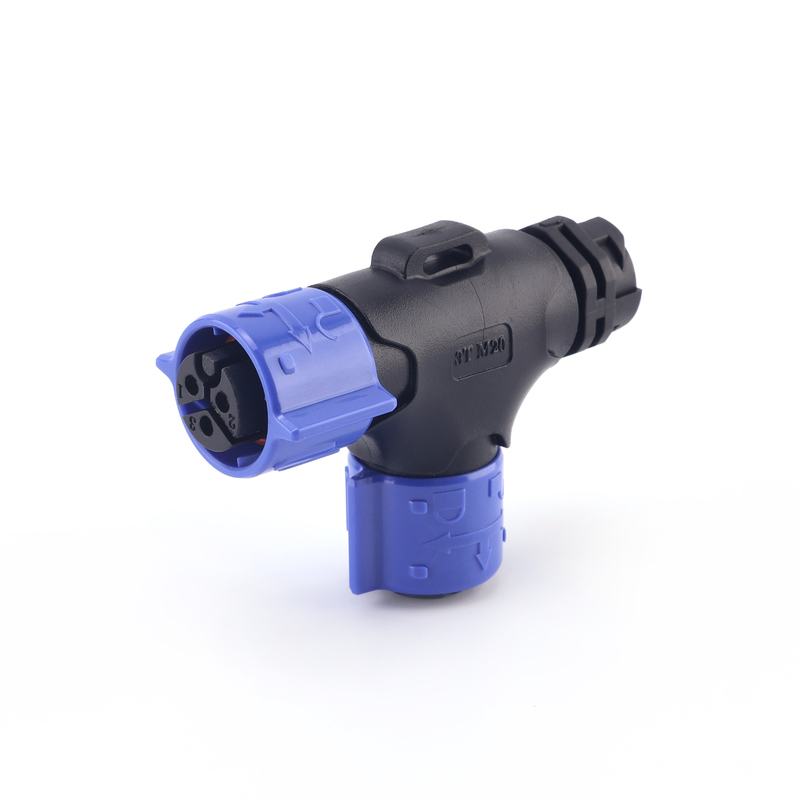

산업 플러그 IP67 T 모양 M20 방수 전기 푸시 잠금 커넥터 야외 LED 조명
T형 3차원 자동 잠금 M20 방수 연결 장치는 IP67 보호 등급을 가진 컴팩트하고 날씨에 견딜 수 있는 설계가 있습니다.비와 먼지 같은 가혹한 야외 환경에서 장기적으로 안정적인 작동을 보장합니다자동 잠금 구조는 추가 도구가 필요하지 않고 빠르고 안전한 연결을 허용하여 설치를 단순화하고 신뢰성을 향상시킵니다.

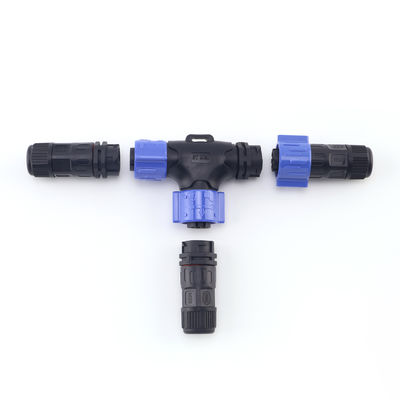

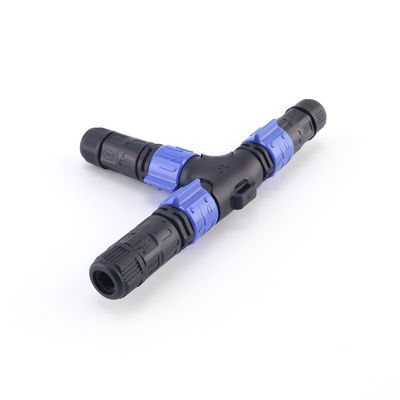

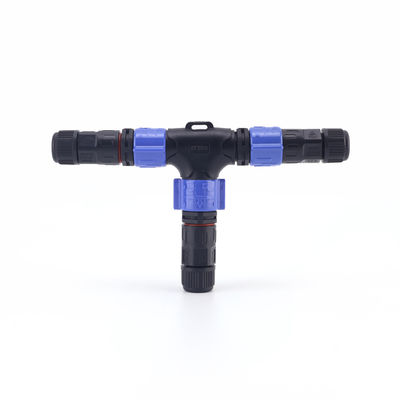

이 제품은 특히 야외 전력 분배 및 조명 시스템에 설계되었으며, LED 야외 조명, 풍경 램프, 가축 재배 장비,보안 모니터링T형 구조는 "일중 두 개" 또는 "일중 세 개" 전력 분배를 가능하게합니다.유선 복잡성을 크게 줄이고 건설 및 유지 보수 효율성을 향상시킵니다..
매개 변수
| 회사 이름 | 시앙치안 |
| 커넥터 타입 | 푸시 잠금 집합 IP67 M20 방수 전원 커넥터 |
| 현재 등급 | 15A |
| 등급 전압 | 250V |
| 연결 코어 | 3개의 코어 (자격화) |
| 접촉 저항 | ≤ 10mΩ |
| 케이블 직경 | Ø5.0~11.0mm |
| 소재 | PA66(UL94 V-0 |
| 작동 온도 | -40°C +105°C |
| 강조점 | 티 3 웨이 LED 방수 커넥터, 산업용 M20 IP67 방수 플러그 |
성능 시험 보고서 (공장 시험)
| 테스트 프로젝트 | 시험 조건 | 결과 |
| 가등 전류 | 각기 다른 수의 코어 (2-5개의 코어) 를 이용한 시험 | 10A ~ 20A |
| 정량 전압 | AC/DC 테스트 | 250V ~ 450V |
| 작동 온도 | 고저온도 주기 테스트 | -40°C ~ +105°C |
| 방수성 (IP67/IP68) | 도킹 및 잠금 후, 물 깊이 1m / 30분 | 물 누출이 없고 전기 성능이 저하되지 않습니다. |
| 플러그와 풀기 수명 (현지 확인) | 200 회전 후에 전기 성능을 다시 테스트합니다. | 모든 지표는 여전히 정답입니다. |
| 소금 스프레이 테스트 (선택) | 5% NaCl 용액, 48 h | 터미널은 붉은 류류가 없고 정상적으로 작동합니다. |
| 접촉 저항 | 밀리엄 미터는 각 바늘을 측정합니다 | ≤ 10mΩ |
| 단열 저항 | 100V DC, 핀-투-핀 / 핀-투-셸 | ≥ 100 MΩ |
제품 특징 및 장점
- 높은 보호 수준: IP67 인증, 방수 및 먼지, 야외 및 습한 환경에 적합합니다.
- 고품질 재료: 나일론 PA66 껍질, 충격 저항성, 불 retardant, UV 저항성, 쉽게 노화되지 않습니다.
- 자동 잠금 빠른 플러그 디자인: 도구가 필요하지 않습니다, 빠른 삽입 및 제거, 우연한 분리 방지.
- 안전하고 안정적: 높은 전류 운반 용량, 낮은 접촉 저항, 안정적인 전력 전송을 보장합니다.
- 다중 시나리오 적응: LED 전원 공급 장치, 야외 조명 장치, 모니터링 장비, 농업 / 가축 장비 등을 지원합니다.
- 확장 하기 쉽다. T형 구조 는 가교 한 가시화 및 배선 을 허용 하여 건설 작업 부하 를 줄인다.
판매 후 서비스
- 보증 약속: 모든 방수 커넥터에는 12개월의 보증이 제공됩니다. 정상적인 사용 조건에서 품질 문제가 발생할 경우 무료로 교체 또는 수리됩니다.
- 기술 지원: 선택 지침, 설치 교육 및 원격 기술 지원을 제공하여 고객이 신속하게 시작하도록 보장합니다.
- 빠른 배송: 일반 모델은 충분한 재고를 보유하고 OEM / ODM 사용자 정의 요구를 지원합니다.
- 판매 후 응답: 24 시간 이내에 고객 문제에 응답하고 신속한 솔루션을 제공합니다.
FAQ
1이 M20 스레드형 T형 방수 커넥터의 방수 등급은 무엇입니까?
IP68 등급으로 비, 물 스프레이, 습기 같은 가혹한 야외 환경에서 안정적으로 작동 할 수 있습니다.
2어떤 용도에 적합합니까?
주로 야외 LED 조명, 풍경 조명, 거리 조명, 광고판, 전기 제어 시스템 및 T형 배선을 필요로하는 다른 응용 프로그램에서 사용됩니다.
3지원되는 최대 전류/전압은 무엇입니까?
일반적으로, 평준 전류는 15A이며 평준 전압은 250V AC입니다 (이건 핀 수에 따라 달라집니다. 더 높은 전류 옵션이 있습니다).
4핀 수를 사용자 정의 할 수 있습니까?
네, 표준 범위는 2-5 핀이지만 특별한 요구 사항도 충족될 수 있습니다.
5설치가 쉽나요?
내부 바늘과 두 배 보호용 밀폐 고리를 가진 가닥 고정 구조가 있으며 빠르고 안전하고 신뢰할 수있는 연결을 보장합니다.
