상세 정보 |
|||
| 상표: | 셴그첸 | 연결기 이름: | M25 IP68 방수 커넥터 |
|---|---|---|---|
| 재료: | PA66, 나일론 | IP 등급: | IP68 |
| 케이블 OD: | 6.0mm-14.0mm | 연결기 핵심: | 2-6 핀 |
| 인증서: | UL, TUV | 견본: | 무료 |
| 배달 시간: | 3-5 일 | ||
제품 설명

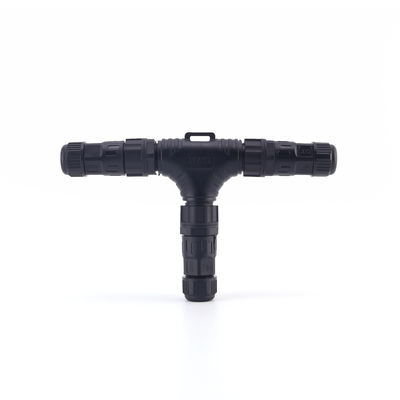

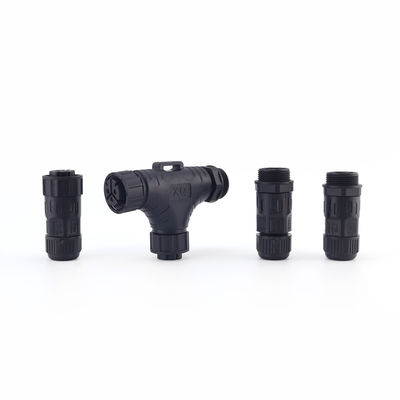

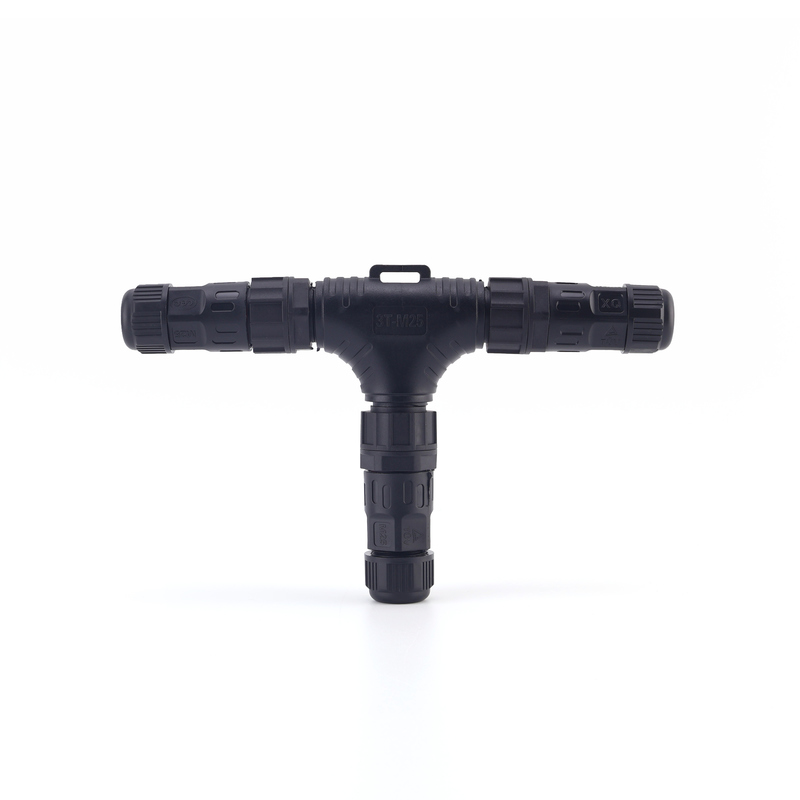

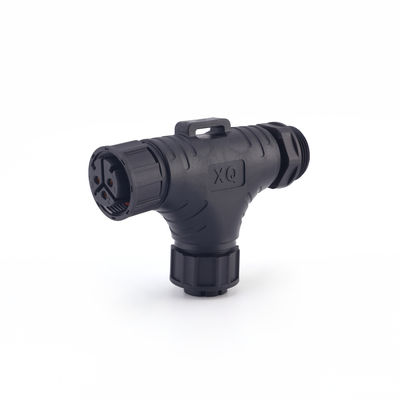

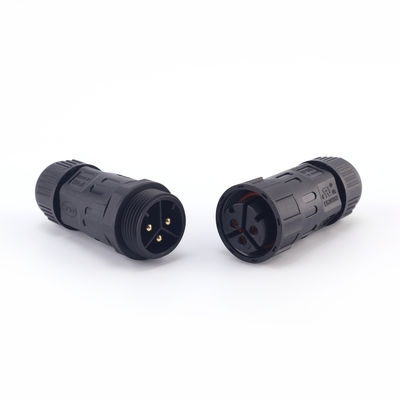

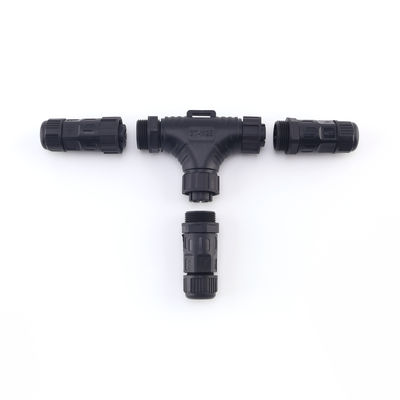

공장 가격 IP68 3방향 M25 방수 패널 마운트 커넥터 T자형 수컷 암컷 야외 방수 케이블 커넥터
1. 제품 포지셔닝 및 기능
이 유형의 커넥터는 주로 야외 전력선의 3방향 분기 연결에 사용되며, 특히 1개의 입력과 2개의 출력 또는 1개의 입력과 여러 개의 출력을 갖는 배선에 사용됩니다.
LED 가로등, 조경 조명, 태양 에너지 장비, 야외 전력 분배, 스마트 폴 및 감시 장비와 같은 응용 분야에서 일반적으로 사용됩니다.
비, 습기, 먼지와 같은 환경 침입에 장기간 저항하기 위해 높은 IP68 등급이 필요합니다.
2. 구조 및 재료
하우징은 일반적으로 PA66(나일론 강화 재료)으로 만들어져 우수한 내후성, UV 저항성 및 충격 저항성을 제공합니다.
씰은 일반적으로 실리콘 또는 불소 고무 O-링 또는 와셔를 사용하여 밀봉합니다.
내부 접점은 일반적으로 우수한 전도성과 내식성을 보장하기 위해 황동 또는 구리 합금(때로는 니켈 도금 또는 주석/은 도금)입니다.
연결에는 쉬운 설치 및 유지 관리를 위해 나사산 잠금, 푸시-풀, 퀵 커넥트 또는 압력판 디자인이 포함될 수 있습니다.
케이블 클램핑 또는 잠금 메커니즘(예: 압축 링, 잠금 너트 및 밀봉 슬리브)은 진동 및 열팽창 및 수축에도 불구하고 밀봉 및 기계적 고정을 보장해야 합니다.
T자형 커넥터에는 일반적으로 세 방향에 케이블 구멍이 있으며 각 구멍에는 밀봉 구조가 있습니다. 커넥터 내부는 단일 입력과 두 개의 출력 또는 동일한 분기 구조로 설계할 수 있습니다.
매개변수:
| 케이블 OD | Ø6.0-14.0MM |
| 하드웨어 재료 | 구리 금 도금 |
| 접촉 저항 | ≤ 10 mΩ |
| 연결 모드 | 푸시 잠금 |
| 작동 정격 | -40-+105 |
| 난연 등급 | UL94 V-0 |
성능 테스트 보고서(공장 테스트)
| 매개변수 | 일반적인 전형적인 값 또는 범위 | 참고 |
| 전압 정격 | 250 V / 400 V / 450 V | 일부 모델은 고전압 레벨(예: 태양광 또는 전력 시스템)을 지원합니다. |
| 전류 정격 | 10A-40A |
도체 단면적, 접촉 면적 및 방열 조건에 따라 다릅니다. 일부 M25 모델은 2/3/4 코어에서 41A에 도달할 수 있습니다. |
| 접촉 저항 | ≤10 mΩ | 열 발생을 줄이기 위해 낮은 접촉 저항이 필요합니다. |
| 유전체 내전압 | 수천 볼트(예: 1.5 kV / 60 s 등) | 서지 또는 과도 과전압에 대응 |
| 절연 저항 | ≥10 MΩ / 500 VDC | 누출 및 절연 파괴 방지 |
| 작동 온도 | –40°C ~ +105°C (또는 그 이상) | 온도 변화가 있는 야외 환경의 경우 |
| 침투 보호 | IP68 | 지정된 조건에서 오랫동안 물에 잠길 수 있고 먼지가 들어가는 것을 방지함을 나타냅니다. |
| 미디어 내구성 / 습도 / 염수 분무 테스트 | 종종 염수 분무 테스트 / 고습도 에이징 테스트 통과 | 장기간의 야외 신뢰성을 위해 |
애프터 서비스 및 품질 보증 전략
이 유형의 커넥터에 대한 신뢰할 수 있는 제조업체의 애프터 서비스 및 품질 보증에는 일반적으로 다음이 포함됩니다.
1. 샘플 시험/사전 샘플 검증
대량 구매 전에 제조업체는 종종 고객 테스트를 위해 샘플을 제공하여 적합성, 호환성 및 성능 지표가 현장 요구 사항을 충족하는지 확인합니다.
2. 보증 기간/보증
대부분의 제조업체는 보증 기간(예: 1년, 2년 또는 그 이상)을 제공합니다. 보증 기간 동안 제품이 고유한 품질 문제(인적 오류로 인한 것이 아님)로 인해 고장난 경우 제품은 무상으로 교체 또는 수리됩니다.
3. 수리/수리 서비스
사용 중 문제가 발생한 커넥터의 경우 고객은 손상된 부품을 제조업체에 반환하여 검사 및 수리 또는 교체를 받을 수 있습니다.
4. 기술 지원/컨설팅 서비스
설치 안내, 문제 해결, 선택 권장 사항 및 현장 지원과 같은 기술 서비스를 제공하여 사용자가 실제 응용 문제 해결을 돕습니다.
5. 사용자 정의/OEM/ODM 서비스
특수 요구 사항(예: 특수 와이어 직경, 보호 수준, 극한 환경 또는 특수 인터페이스)이 있는 고객의 경우 제조업체는 일반적으로 맞춤형 설계, 금형 개발 및 화장품 또는 구조적 수정을 제공합니다.
6.품질 인증/보고서 제공
제품 검사 보고서, 성능 테스트 보고서(예: 전압 내전압 테스트, 절연 테스트, 염수 분무 테스트 및 수명 주기 테스트) 및 표준 인증(예: CE, RoHS, UL 및 ISO 인증)을 제공합니다.
7. 배치 추적성/품질 추적
제조업체는 원자재, 생산 공정 및 테스트 기록의 추적성을 가능하게 하는 각 제품 배치를 고유하게 식별하는 배치 관리 시스템을 구축하여 품질 문제 및 리콜 관리를 용이하게 해야 합니다.
8. 재고 및 예비 부품 지원
고객에게 적시에 교체 부품을 제공하기 위해 충분한 예비 부품 재고를 유지합니다. 대량 주문의 경우 백업 예비 부품을 준비할 수 있습니다.
9. 교체/반품 정책
품질 문제 또는 부적절한 사용에 대한 계약에서 무조건 반품 또는 특정 기간 내 교체와 같은 반품 및 교환 조건을 엄격하게 정의합니다.
10. 교육/건설 안내
고객 또는 설치자에게 적절한 설치, 유지 관리, 밀봉 점검 및 장기 테스트에 대한 교육 또는 사용 설명서를 제공하여 부적절한 설치로 인한 고장을 줄입니다.
